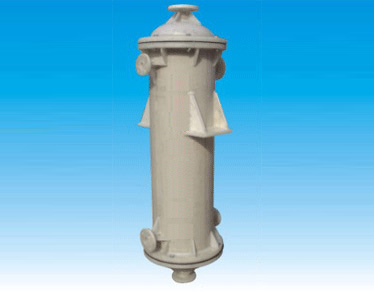

石墨改性聚丙烯列管式换热器


石墨改性聚丙烯列管式换热器,是我国近期发展起来的新型换热设备,是北京化工学院的科研成果,荣获化工部重大科技成果奖,近几年已得到广泛推广应用。

  本设备的壳体、管板、封头、法兰及接管等零部件均采用纯聚丙烯制成,列管由石墨改性填充聚丙烯控制而成,具有以下特点:

1、耐腐蚀性:聚丙烯具有优良的耐化学药品性,对无机化合物。不论酸、碱、盐溶液除氧化性外,几乎直到100℃都对其无破坏作用,对几乎所有溶剂在室温下均不溶解,一般烷、烃、醇、酚、醛、酮等介质均可使用。
2、耐温性:聚丙烯具有融点为164-174℃,因此一般使用温度可达100-125℃
3、无毒性:不结垢、不污染介质,也可用于食品工业。
4、重量轻:由于聚丙烯是树脂中最轻的材料,所以对设备的安装、维修极为方便。

  由于具有以上特点,所以本设备适用于化工、制药、染化、冶金、食品、化纤等工业中做各种用途的换热设备,代替弥补了原有不锈钢、塘瓷、石墨、碳钢、玻璃设备的不足,使用后效果显著,已受到广大用户的欢迎。

物理机械性能表

石墨改性聚丙烯 纯聚丙烯
性 能 数据 性 能 数据
比重 1.1 比重 0.93
工作温度  ℃ -10-125 工作温度  ℃ -10-130
线膨胀系数  ×10-5/℃ 5.7-12 线膨胀系数  ×10-5/℃ 6-13
拉冲强度  Kgcm/cm2 6.44 拉冲强度  Kgcm/cm2 ≥15
抗拉强度  Kg/cm2 230 抗拉强度  Kg/cm2 ≥300
焊接抗拉强度  Kg/cm2 123 焊接抗拉强度  Kg/cm2 165
导热系数  千卡/米.小时.度 2.6 导热系数  千卡/米.小时.度
工作压力 正压 MPa ≤0.3 工作压力 正压 MPa ≤0.3
负压 MPa -0.1 负压 MPa -0.1
出厂水压 MPa 0.4 出厂水压 MPa 0.4

注意事项:
1、订货时,请查阅产品说明书中的性能,针对介质和使用条件选购。
2、每台换热器规格面积由用户指定,换热器及壳体直径请参考换热器规格表。
3、壳程如需要多层折流板,可提出数量,以便按需制造。
4、订货时要指明按放形式,如改变管接口及接管位置可提出。
5、塑料设备较脆。要轻拿轻放,安装时要慢慢紧固螺栓,以免损坏设备。
6、换热器支座可由用户自制或来图加工。
7、开车时先通入冷流体,后通热流体。
8、塑料设备易燃,应避免与明火接触。

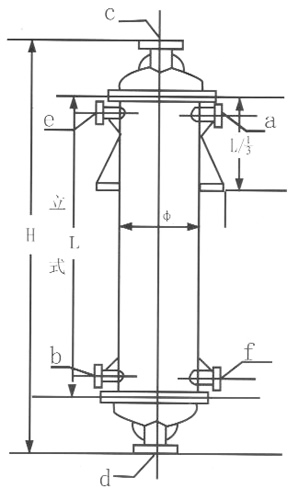

符号 用途
a 壳程出口
b 壳程入口
c 管程入口
d 管程出口
e 放气口
f 排净口

石墨改性聚丙烯列管式换热器系列规格对照表

公称换热 壳体 换热管 管接口法兰规格 安装尺寸
面积m2 公称直径
Dgmm
公称直径
Dgmm
管数
有效长度
Lmm
HG5010-58 1.0Mpa 立式
Hmm
卧式
Hmm
a b c d e f
2 250 20 48 800 40 32 50 40 25 32 1200 1360
3 250 20 52 1050 40 32 50 40 25 32 1500 1660
4 300 20 72 1020 40 32 50 40 25 32 1440 1620
5 300 20 72 1260 40 32 50 40 25 32 1680 1860
6 300 20 72 1520 40 32 50 40 25 32 1940 3120
8 300 20 72 2040 40 32 70 50 25 32 2465 2640
10 300 20 72 2520 40 32 70 50 25 32 2945 3120
10 400 20 142 1300 50 40 70 50 25 32 1750 1950
12 400 20 142 1560 50 40 70 50 25 32 2010 2210
15 400 20 142 1950 50 40 70 50 25 32 2400 2600
16 400 20 142 2080 50 40 70 50 25 32 2530 2730
20 400 20 142 2600 70 50 80 70 32 40 3050 3250
24 400 20 142 3100 70 50 80 70 32 40 3550 3750
24 500 20 228 1920 70 50 100 80 32 40 2480 2662
30 500 20 228 2400 70 50 100 80 32 40 2960 3100
40 500 20 228 3200 80 70 100 80 40 50 3760 3900
50 630 20 346 2600 100 80 125 100 40 50 3180 3380
60 630 20 346 3160 100 80 125 100 40 50 3760 3960
70 630 20 346 3680 100 80 125 100 40 50 4280 4480
80 730 20 488 3000 125 100 150 125 50 70 4700 4900
90 730 20 488 3380 125 100 150 125 50 70 3190 3390
100 800 20 646 2820 125 100 150 125 50 70 3520 3660
120 800 20 646 3380 150 150 150 150 70 70 4080 4200
150 800 20 646 4220 150 150 150 150 70 70 4920 5020
